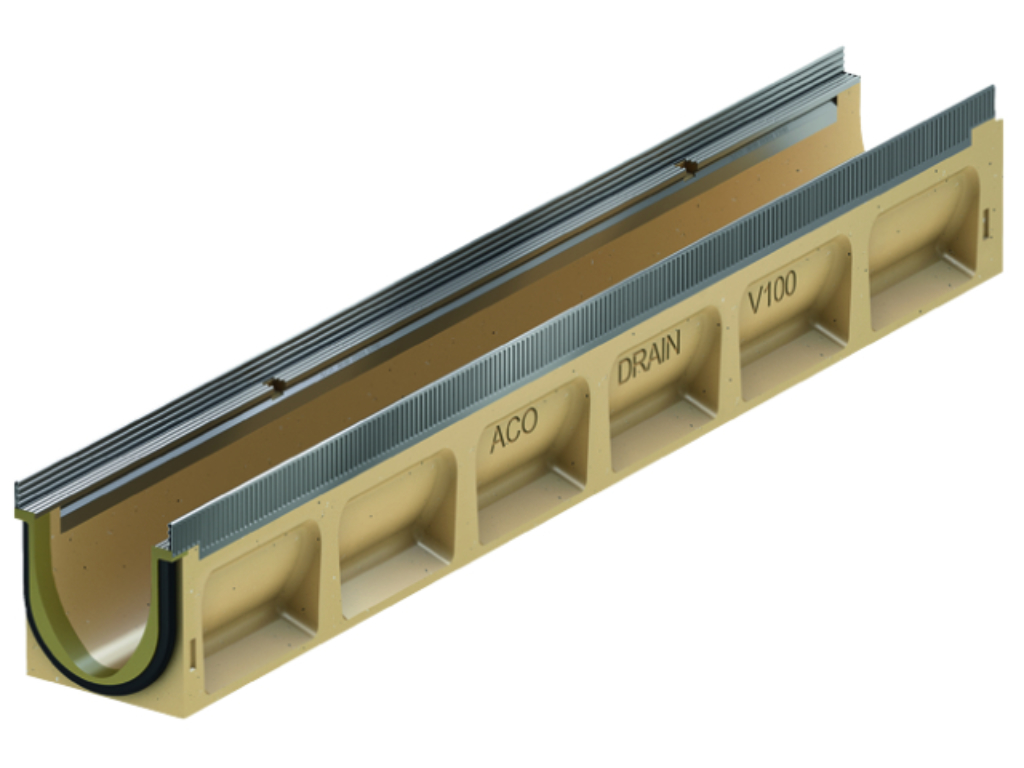

Multiline Seal in V 100 S/E Kantenschutz Edelstahl


Einbauanleitung
Produktdetailseite
Leistungserkl.
Identifikationsnummer: ED / G1 / 1051
Bezugsnorm: EN 1433:2002/A1:2005
 Gültig ab: 01.02.2023
• Robuster Rinnenkörper
• Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher einbauen
• Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohlen
• Schraublose Rostarretierung Drainlock

• entsprechend ÖNORM EN 1433
• lichte Weite 100 mm
• Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433 (Ausnahme: Querentwässerung bei stark befahrenen Straßen. Für diesen Einsatz empfehlen wir ACO DRAIN® Monoblock RD 100/200 V.)
• Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich

• Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
• Wahlweise mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen (Adapter nötig, siehe Zubehör)
• Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
- 0.0 - 0.0.2 - 0.1 - 0.2
EAN-CodeLief.Art.Nr.ArtikelbezeichnungZusatzinformationHerstellerlistenpreis
zuzügl. ges.MwSt.
und Frachtkosten		Preis EinheitBestell EinheitMengelbhGew.Typ
4002626363725132430Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 0.0, 100CM, V2A302,5 per STKSTKPAL121000 mm135 mm150 mm16,7 kg0.0
4002626363831132440Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 5.0, 100CM, V2A302,5 per STKSTKPAL121000 mm135 mm175 mm18,5 kg5.0
4002626363930132450Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 10.0, 100CM, V2A302,5 per STKSTKPAL121000 mm135 mm200 mm20,2 kg10.0
4002626364050132470Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 20.0, 100CM, V2A302,5 per STKSTKPAL121000 mm135 mm250 mm24 kg20.0
4002626363732132434Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 0.0.2, 100CM, V2A, DN100327,1 per STKSTKPAL101000 mm135 mm160 mm18,1 kg0.02
4002626363848132444Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 5.0.2, 100CM, V2A, DN100327,1 per STKSTKPAL101000 mm135 mm185 mm20 kg5.0.2
4002626363947132454Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 10.0.2, 100CM, V2A, DN100327,1 per STKSTKPAL101000 mm135 mm210 mm22,1 kg10.0.2
4002626364067132474Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 20.0.2, 100CM, V2A, DN100327,1 per STKSTKPAL61000 mm135 mm260 mm25,1 kg20.0.2
4002626363756132432Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 0.1, 50CM, V2A196,9 per STKSTKPAL10500 mm135 mm150 mm9,6 kg0.1
4002626363862132442Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 5.1, 50CM, V2A196,9 per STKSTKPAL10500 mm135 mm175 mm10,8 kg5.1
4002626363961132452Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 10.1, 50CM, V2A196,9 per STKSTKPAL10500 mm135 mm200 mm11,8 kg10.1
4002626364081132472Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 20.1, 50CM, V2A196,9 per STKSTKPAL10500 mm135 mm250 mm14,1 kg20.1
4002626363763132433Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 0.2, 50CM, V2A, DN100197,9 per STKSTKPAL10500 mm135 mm160 mm10 kg0.2
4002626364234132443Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 5.2, 50CM, V2A, DN100197,9 per STKSTKPAL10500 mm135 mm185 mm11 kg5.2
4002626363978132453Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 10.2, 50CM, V2A, DN100197,9 per STKSTKPAL10500 mm135 mm210 mm12 kg10.2
4002626364098132473Rinnenkörper ohne Sohlengefälle, 1000 mm oder 500 mmACO MULTILINE SEAL IN V100E TYP 20.2, 50CM, V2A, DN100197,9 per STKSTKPAL10500 mm135 mm260 mm13,7 kg20.2
freeClass: 10251005 Rinnenkörper
